「平成29年12月発行 落石対策便覧」対応製品
NETIS登録番号 SK-010023-VE（活用促進技術）＜掲載期間終了＞
ヨーロッパで開発され
世界中の国々で実績のある工法が、
国内新基準※をクリアしたモデルに生まれ変わりました。
※「平成29年12月発行 落石対策便覧」
製品概要
MJネットは、ASM（アンチサブマリン）ネット※ と呼ばれる高強度ネットと、効率的にエネルギーを吸収するブレーキシステムによって、最大3000kJクラスの落石エネルギーに対応が可能となった、超高エネルギー吸収型落石防護柵です。
MJネットは、「平成29年12月発行 落石対策便覧」の性能検証条件に適合した実物実験を、日本国内の実験場において複数回実施しています。さらに、実物実験の再現解析や数値解析的手法等による性能検証も実施しています。
※ ASM (アンチサブマリン) ネットとは、湾内に侵入する潜水艦を捕獲するために利用されていた高強度ネットです。
現在では、ヨーロッパを中心に世界の国々で大規模落石用の防護施設に利用されています。
| タイプ | 対応エネルギー |
|---|---|
| MJ150 | ～139kJ |
| MJ300 | ～302kJ |
| MJ500 | ～503kJ |
| MJ750 | ～753kJ |
| MJ1000 | ～1004kJ |
| MJ2000 | ～2007kJ |
| MJ3000 | ～3106kJ |
MJネット（落石タイプ）の特長
■最大～3000kJクラスの落石エネルギーに対応可能
～3000kJクラスの落石エネルギーに対応した最適なタイプを選ぶことができます。積雪地域でも対応可能です。
■現場で製作する構造物が少なく施工が容易
従来の落石防護柵のように、斜面上でのコンクリート基礎を必要としません。
■自然と調和した景観を損なわないスリムな形状
景観と融合した構造は、人々を威圧することなく山岳地域の安全を大きく高めます。
構造
■MJネット（落石タイプ） 概略図
維持管理
各スパンが独立した構造であり、損傷箇所のみの補修などが可能であるため、メンテナンスが容易です。
実験
「平成29年12月発行 落石対策便覧」では落石防護施設の性能照査の検証法の一つとして「実験による性能検証法」 が示されました。
MJネット（落石タイプ）は「平成29年12月発行 落石対策便覧」に記載の「実験による性能検証法」に準拠した 落石捕捉性能の確認、及び実験結果の実設計への反映を目的とし、実物の供試体に対し自由落下による重錘衝突実験を実施しました。

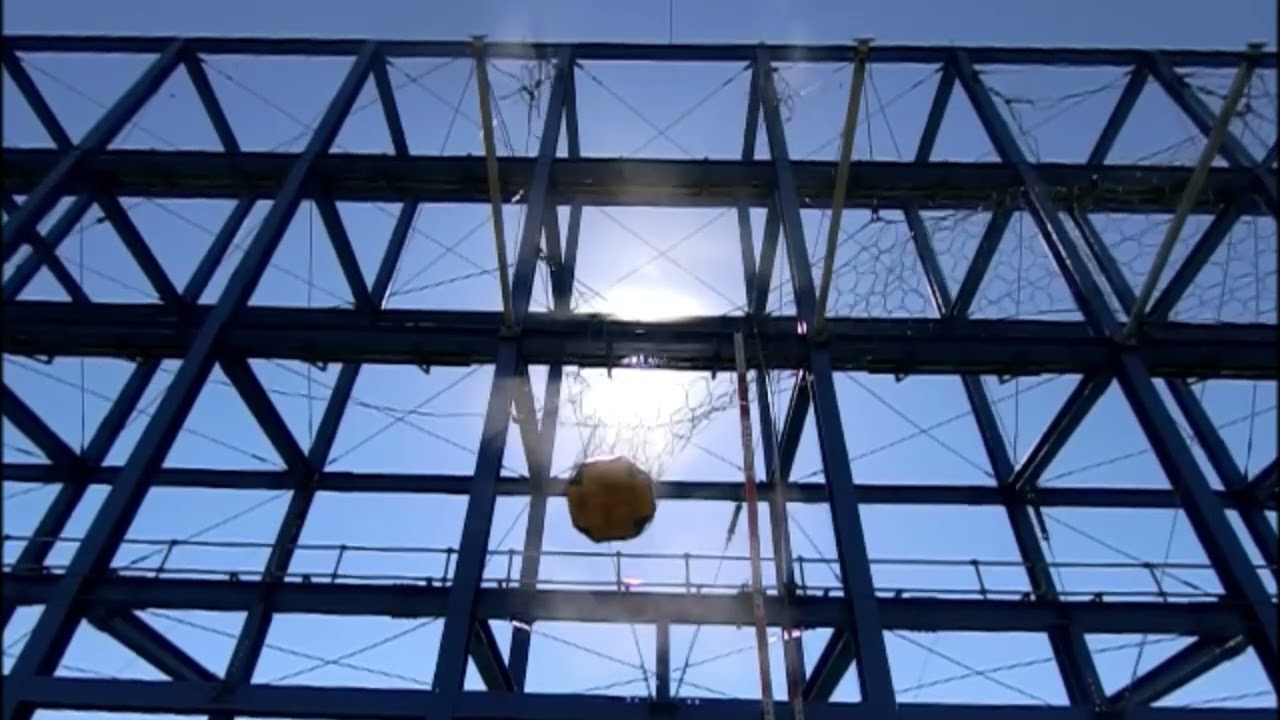

■実験設備

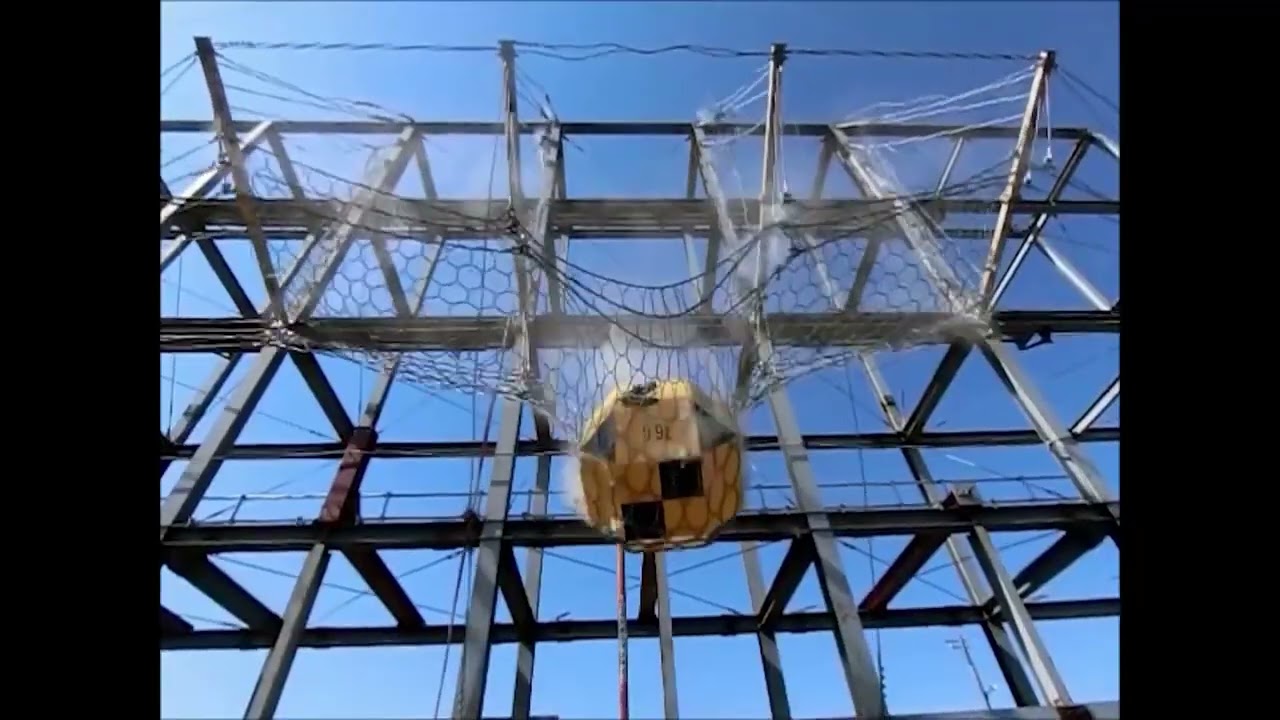

■実験動画
解析
実験結果を元に、非線形構造解析ソフトLS-DYNA（Ansys社製）を用いて解析モデルを作成、落石対策便覧に示される基準に準拠し、実施した性能確認実験結果を再現する数値解析を行いました。
また、実験を実施していない柵高や、スパン間隔を変更した形状の数値解析を実施し、落石捕捉性能の確認を行うことも可能です。
■解析動画
カタログ
MJネット（落石タイプ）のカタログはこちらからダウンロードできます。
